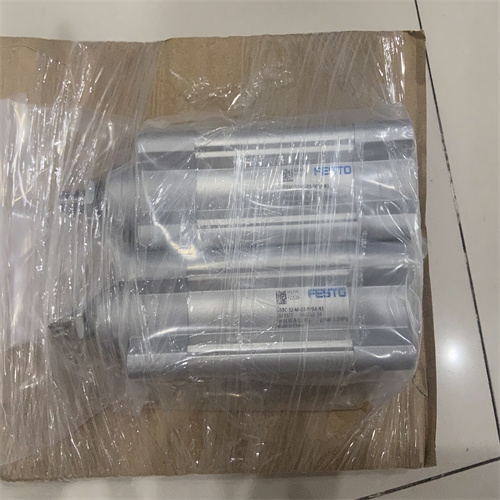

詳情描述FESTO費斯托標準型氣缸

詳情描述FESTO費斯托標準型氣缸

DSBC-100-1600-PPVA-N3

DSBC-100- -PPVA-N3

1463598

DSBC-100-1600-PPVA-N3

工作模式

雙作用

活塞直徑

100 mm

6 bar 時的理論力值，前進行程

4712 N

行程

1 mm - 2800 mm

緩沖

氣動緩沖，兩端可調

技術參數

行程

1 mm ... 2800 mm

活塞直徑

100 mm

活塞桿螺紋

M20x1.5

緩沖

氣動緩沖，兩端可調

安裝位置

可選

符合標準

ISO 15552

活塞桿端部

外螺紋

結構特點

缸徑

活塞桿

缸筒型材

位置檢測

通過接近開關

符號

00991235

派生型

一端活塞桿

工作壓力

0.04 Mpa ... 1.2 Mpa

工作壓力

0.4 bar ... 12 bar

工作模式

雙作用

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性

VDMA24364-B1/B2-L

環境溫度

-20 °C ... 80 °C

端位的沖擊能量

2.5 J

緩沖長度

31 mm

6 bar 時的理論力值，返回行程

4418 N

6 bar 時的理論力值，前進行程

4712 N

0 mm 行程的移動質量

1000 g

每 10 mm 行程的額外移動質量

39 g

0 mm 行程的基本重量

3665 g

每 10 m 行程的附加重量

101 g

安裝方式

要么：

通過內螺紋安裝

帶附件

氣動接口

G1/2

材料說明

RoHS 合規

蓋子材料

涂層壓鑄鋁

活塞密封件材料

TPE-U(PU)

活塞材料

精制鋁合金

活塞桿材料

高合金鋼

活塞桿密封刮油器材料

TPE-U(PU)

緩沖器密封件材料

TPE-U(PU)

緩沖活塞的材料

聚甲醛

缸筒材料

光滑陽極氧化精制鋁合金

螺母材料

鍍鋅鋼

軸承材料

POM

有環螺釘材料

鍍鋅鋼

資料下載

用作夾持裝t(靜態應用):●可選擇 多種安裝方式

壓力失效時可握持和夾緊

壓力失效和壓力下降時具有

保護作用

在運行過程的中間停頓時保

護活塞桿

用作夾持裝置(靜志應用):

●用于符合DIN EN 954-1

壓力失效時可握持和夾緊

標準的第1類控制系統("可靠的

壓力失效和壓力下降時具有

元件")。若用于更高類別的系

保護作用

統，需要額外的控制措施

在運行過程的中間停頓時保

●經德國職業安全健康局(Ber-護活塞桿

用作制動裝t(動態應用): .

運動制動或停止認證，適用于與安全相關的控

進入危險區域時運動中止制系統

.當被用作制動裝置時，須定期

夾緊裝置的夾持力大于氣缸的

檢查超行程最大許用進給力

●符合歐盟機械指令的CE標志

.當產品被用在與安全相關的應
